氣動薄膜執行機構
該產品為單作用執行機構，適用于調節型和開關型閥門。相對于國內其他執行機構而言，在縮小徑向尺寸的同時也提高了控制過程的精確度。
產品特點
作用方向可調整，模塊化設計，結構便于配置，適應性強。
技術參數
型號 | MT165 | MT210 |
彈簧范圍 | 1~2.8 | 0.8~3 |
行程 | 20 | 30 |
***小操作壓力 | 3 | 3.2 |
***大操作壓力 | 6 | 6 |
重量(Kg) | 4.1 | 7.1 |
故障安全位置 | 桿伸出/桿縮回 | |
環境溫度 | -20℃~+50℃ | |
氣源接口 | G1/4" | |
產品型號

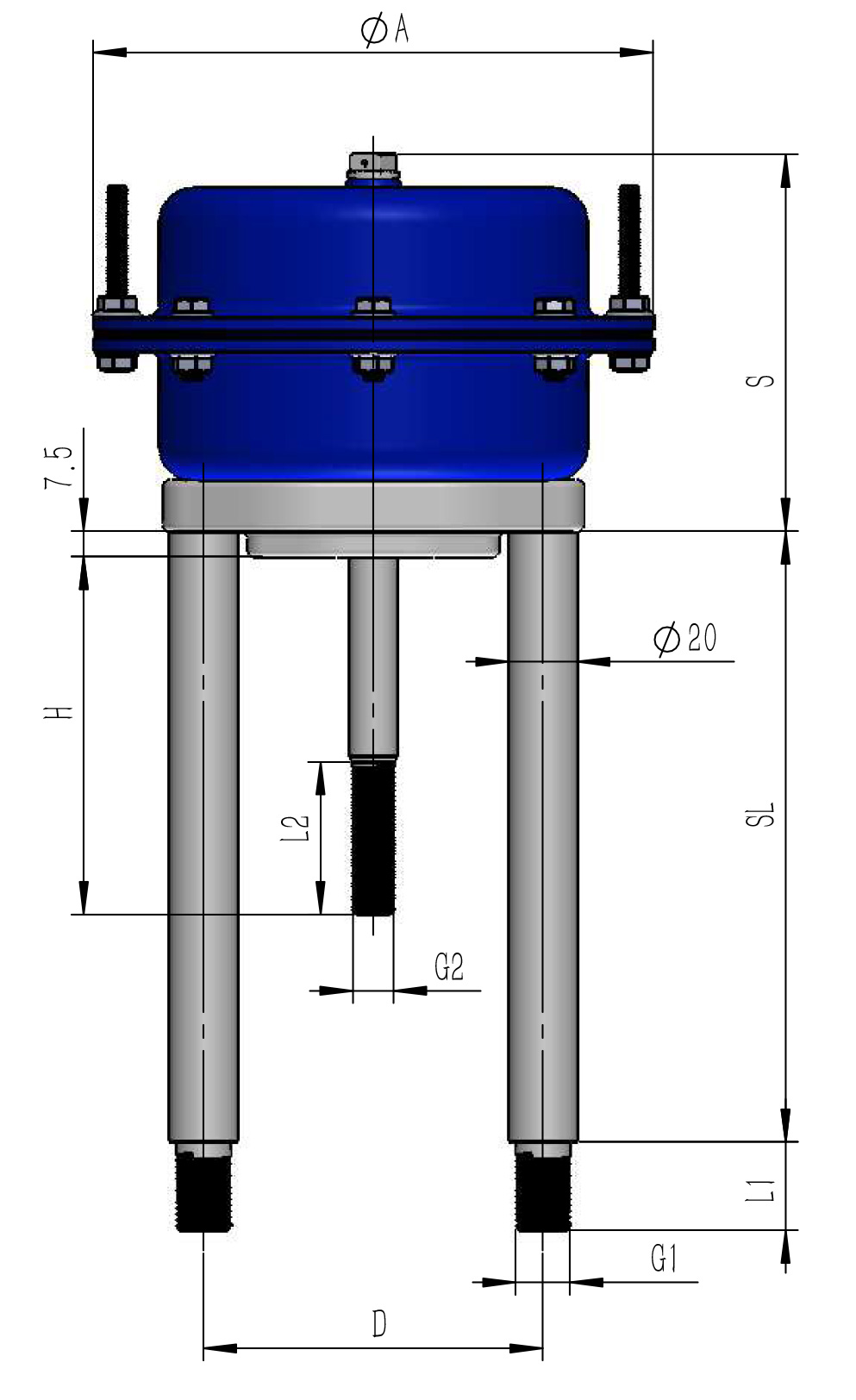

型號 | 行程 | H | S | SL | L1 | L2 | D | A | G1 | G2 |
MT165 | 20 | 64 | 97 | 140 | 26 | 38 | 100 | 165 | M16 | M12 |
MT210 | 30 | 103 | 117 | 185 | 26 | 53 | 125 | 210 | M16 | M12 |
尺寸配圖
